一、 HZDQ-3000D跨平台电力监控系统
1.1 系统简介
  HZDQ-3000D电力监控系统是长沙华自电气设备有限公司根据电力系统自动化及无人值守的技术要求，针对35kV及以下电压等级用户变配电站研发的一套分层分布式变电站监控管理系统。该系统是应用电力自动化技术、计算机技术和信息传输技术，集保护、监测、控制、通信等功能于一体的开放式、网络化、单元化、组态化的系统，可实现对变电站全方位的控制和管理，满足变电站无人或少人值守的需求，为变电站安全、稳定、经济运行提供了坚实的保障。
  HZDQ-3000D电力监控系统通过RS485总线或以太网与间隔层的设备直接进行通信，系统通信设计支持IEC 60870-5-103、IEC 60870-5-104、Modbus-RTU、Modbus-TCP等传输规约，安全性、可靠性和开放性都得到了提高。系统具有遥信、遥测、遥控、遥调、事件报警、故障录波、事故追忆、曲线、棒图、报表和用户管理功能，可靠监控电力系统的运行状况。

1.2 参考标准

GB 50052《供配电系统设计规范》

GB 50054《低压配电设计规范》

DL/T 5103《35-110 KV无人值班变电所设计规程》

GB 50059《35-110 KV变电所设计技术规程》

GB/T 14598.2《量度继电器和保护装置 第1部分：通用要求》

GB/T 14598.26 《量度继电器和保护装置 第26部分：电磁兼容要求 》

GB/T 14598.27《量度继电器和保护装置 第27部分：产品安全要求》

GB 7261《继电器和继电保护装置基本试验方法》

GB 14285《继电保护和安全自动装置技术规程》

GB/T 19582.1《基于Modbus协议的工业自动化网络规范》

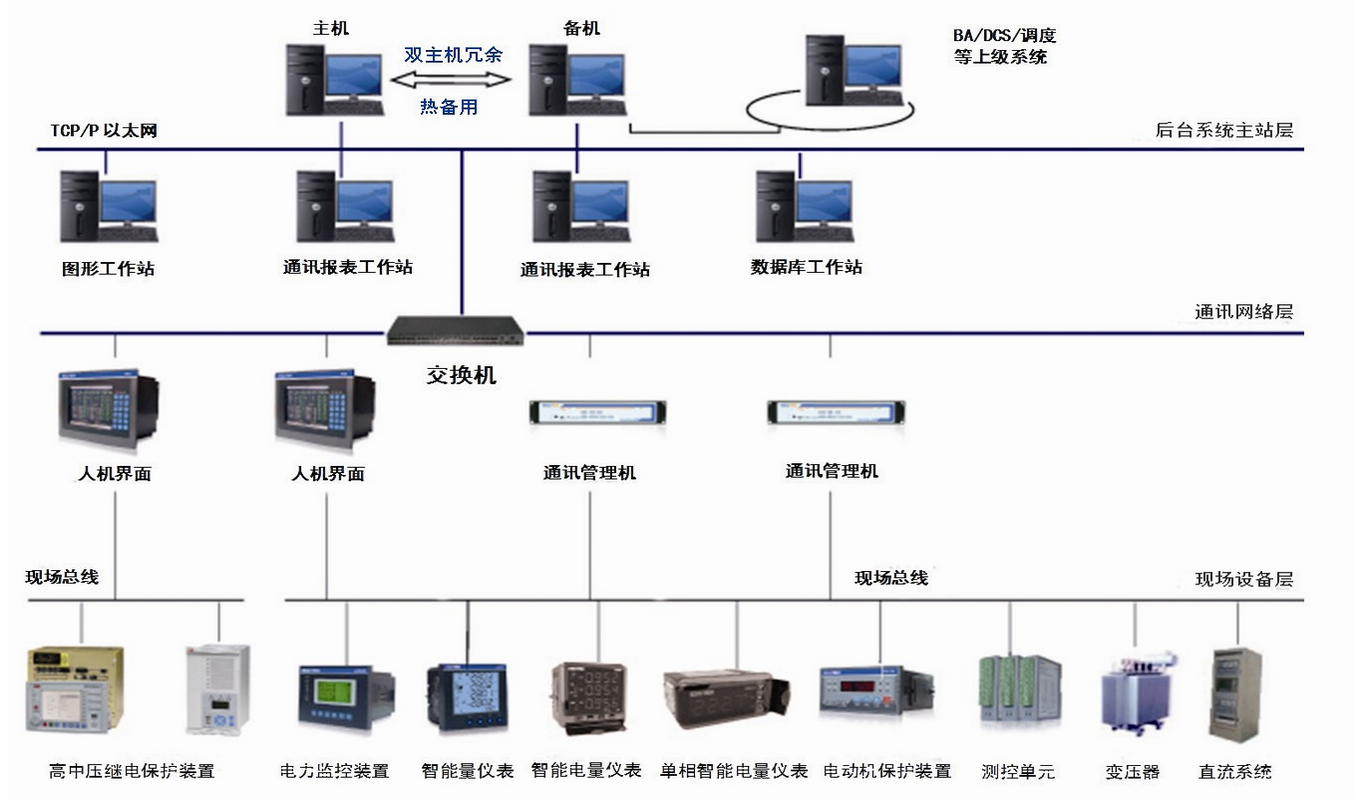

1.3 系统架构
    HZDQ-3000D电力监控系统采用分层分布式设计，可分为三层：主站层、通信网络层和现场设备层，组网方式可为标准网络结构、光纤星型网络结构、光纤环网网络结构，根据用户用电规模、用电设备分布和占地面积等多方面的信息综合考虑组网方式。

1.4 系统功能

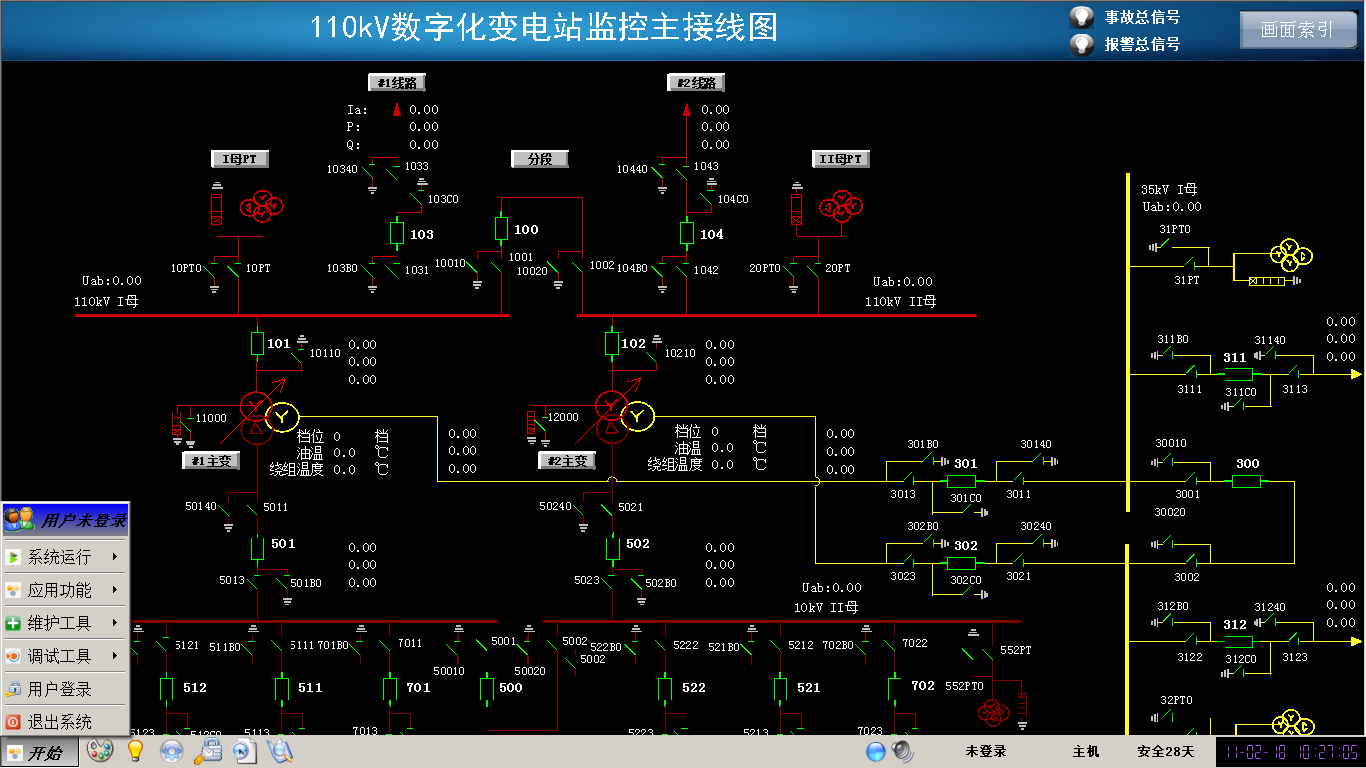

1.4.1 实时监测

HZDQ-3000D电力监控系统人机界面友好，能够以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分闸状态及有关故障、告警等信号。其中，10kV配电系统中监测的开关量主要有：断路器分、合闸信号，手车工作、试验位置信号，远方/就地切换位置信号、弹簧储能状态信号、接地刀合分信号、变压器超温跳闸信号、高温报警信号，保护跳闸信号和事故预告信号；0.4kV低压进线回路电参量主要有：开关状态、断路器故障脱扣、三相电流、三相电压、总有功功率、总无功功率、总功率因数、频率和正向有功电能累计值；0.4kV低压出线回路主要有：开关状态、断路器故障脱扣、三相（单相）电流、有功功率、无功功率。

1.4.2电参量查询

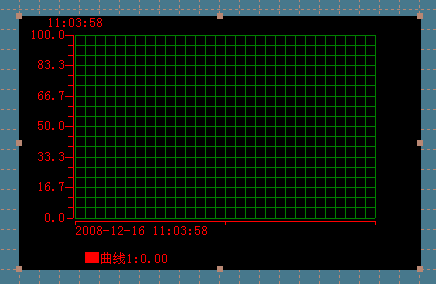

  在配电一次图中，可以直接查看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能等，并可以查看曲线。

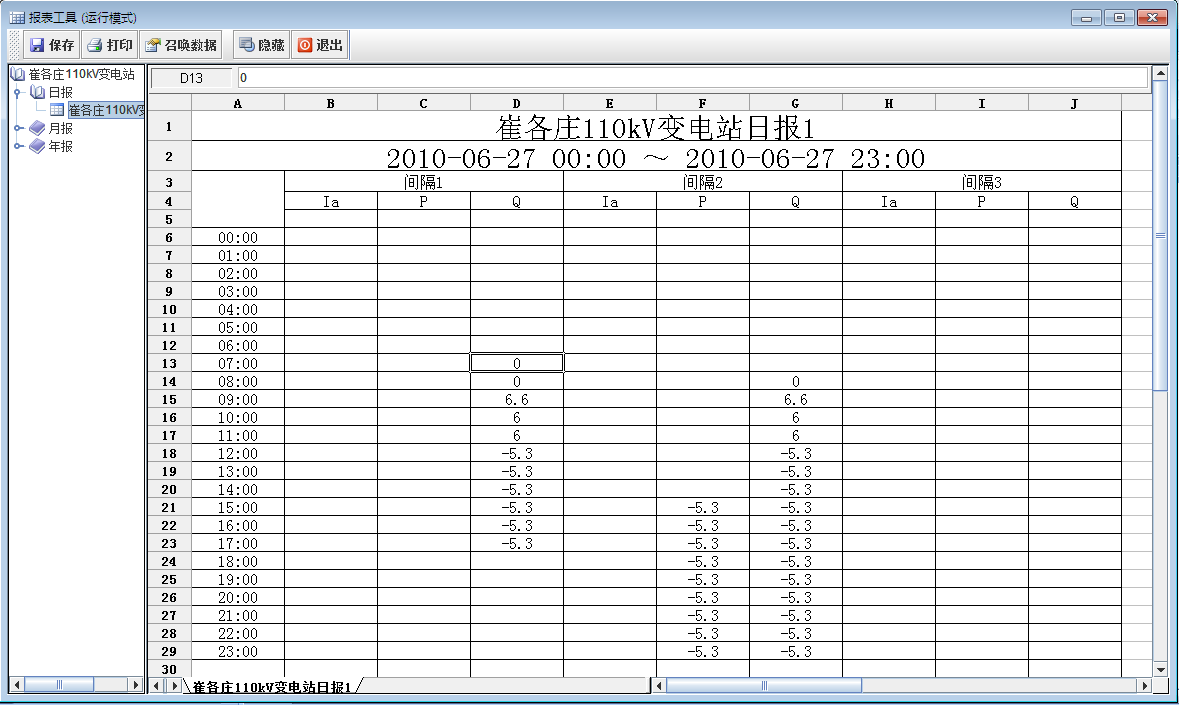

1.4.3运行报表

  查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等。

1.4.4 实时告警
  HZDQ-3000D电力监控系统具有实时告警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。
  1、弹出事件报警窗口；
  2、实时语音功能，系统能够对所有事件发出语音告警；
  3、短信告警，可以向指定手机号码发送告警信息短信（需选配短信猫）。

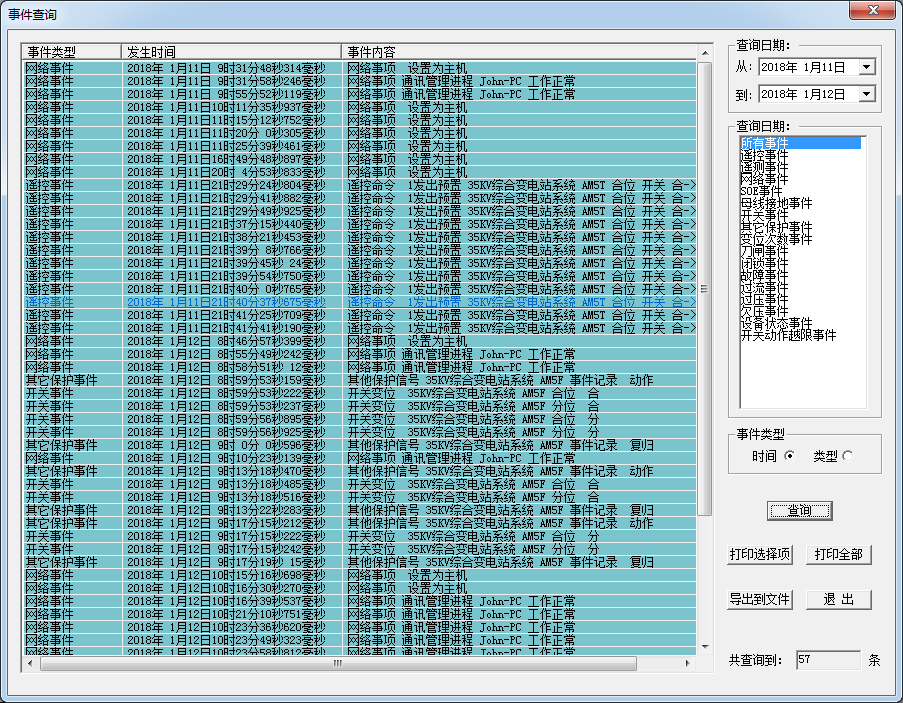

1.4.5 历史事件查询
  HZDQ-3000D电力监控系统能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。

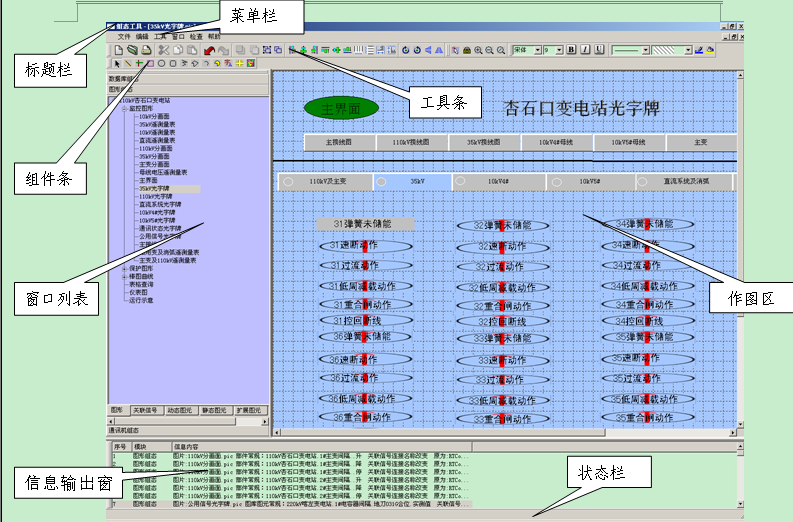

1.4.6 组态

HZDQ-3000D系统具备丰富的组态元件，具有图形组态权限的用户，运行图形组态软件后可以创建、编辑和修改画面文件。

图形组态软件既可离线运行，亦可在HMI中在线启动图形组态软件运行。对于需进行大量的图形编辑时，推荐使用离线运行方式；对于只需要进行少量编辑修改时，可以选择在线运行方式。

图形组态的一般操作流程：

1.创建运行监控画面，并设置监控画面属性。

2.在监控画面上由一些基本图元（线，矩形，圆，位图等）、动态图元、静态图元、扩展图元、图元组件组成了各种监控接线图、保护图、棒图曲线图、运行示意图各种图形。

3.进行必要的数据关联，赋予画面上的图元的动态属性，即在实时运行时，关联信号的图元能实时地根据信号的变换而动态改变。

4.进行查检，即测点查询和配置检查。

5.将监控画面上载到配置数据库中保存。

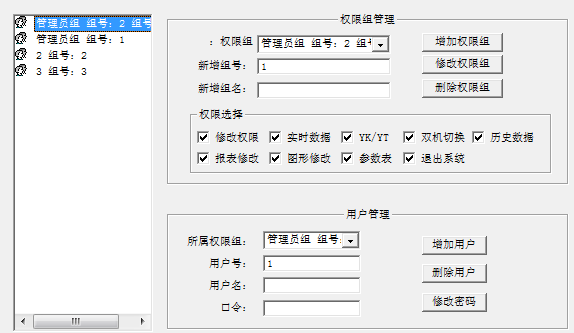

1.4.7 用户权限管理
   HZDQ-3000D电力监控系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。

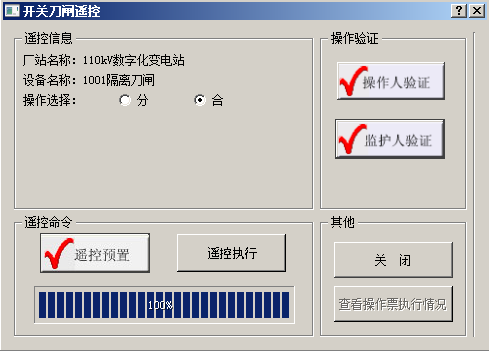

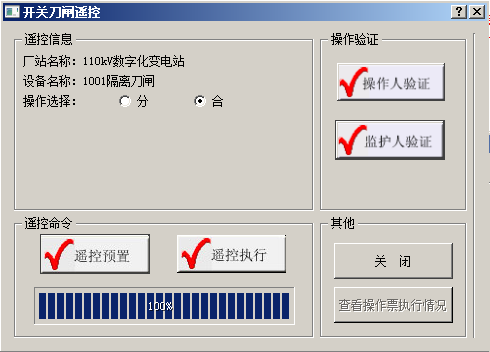

1.4.8 遥控功能
   HZDQ-3000D电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面，可以及时执行调度系统或站内相应的操作命令。

遥控预置

    遥控操作

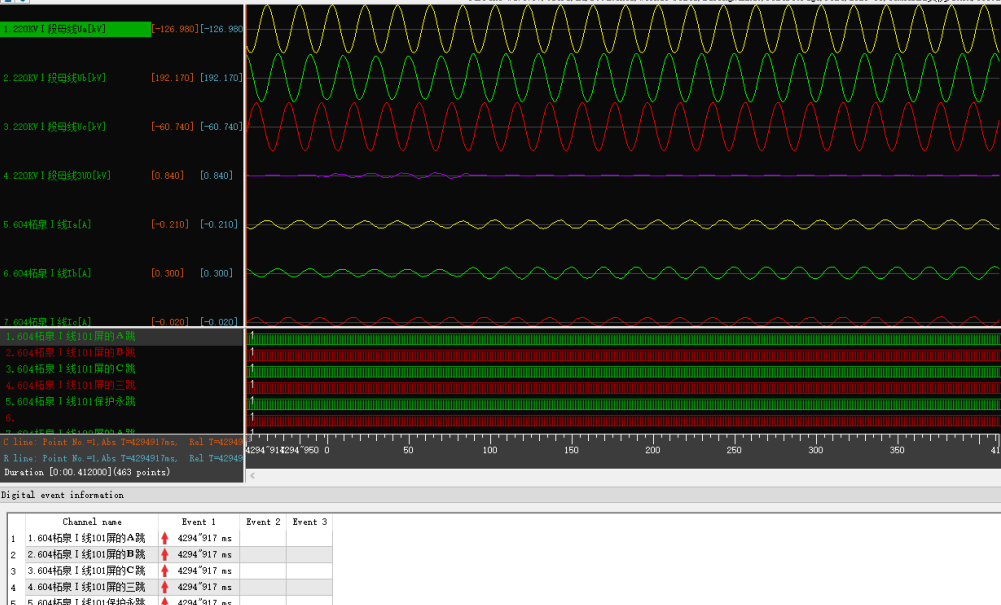

1.4.9故障录波

  HZDQ-3000D电力监控系统可在系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化情况，通过对这些电气量的分析、比较，对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平有着重要作用。

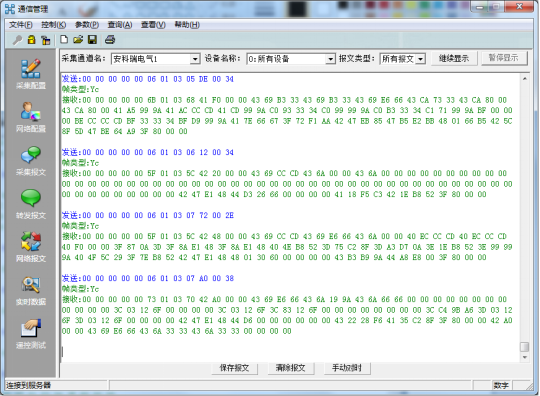

1.4.10 通信管理

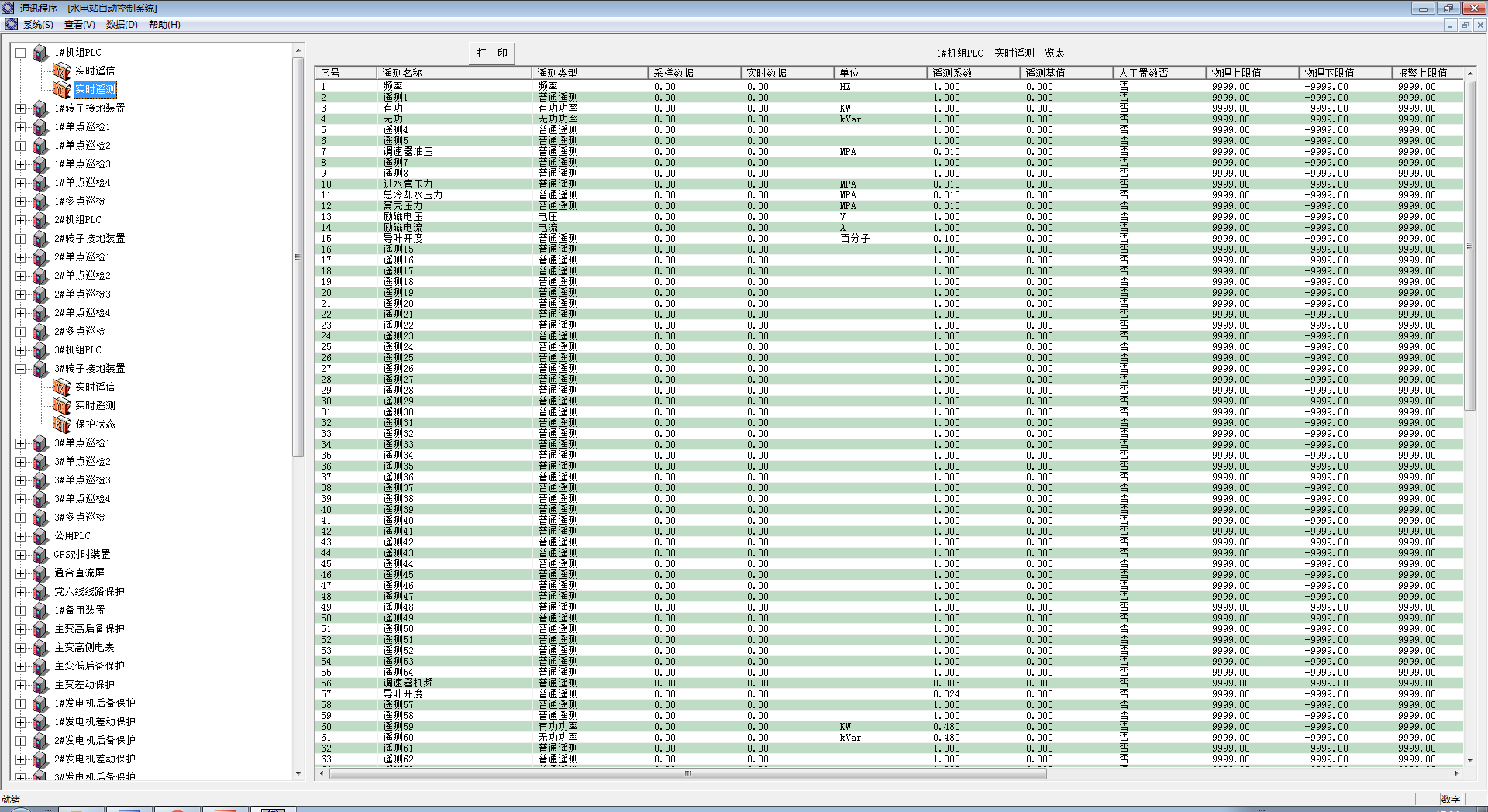

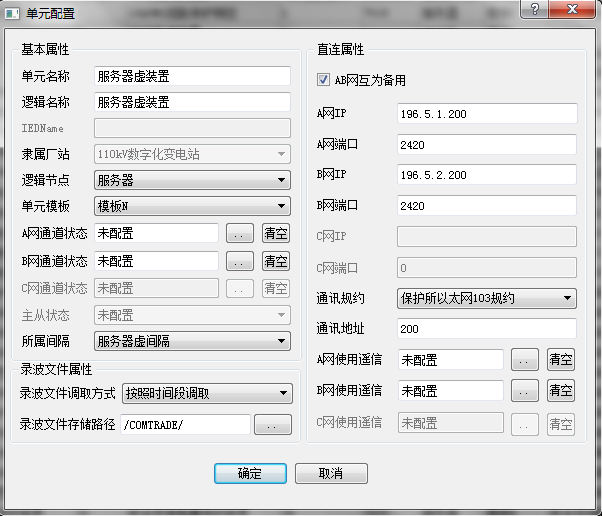

HZDQ-3000D电力监控系统可以对整个配电系统范围内的设备通信情况进行管理、控制、数据的实时监测。例如配电系统维护人员可以通过监控系统的主程序右键打开通信管理程序，然后选择通信控制启动所有端口或某个端口，快速查看某设备的通信和数据情况。

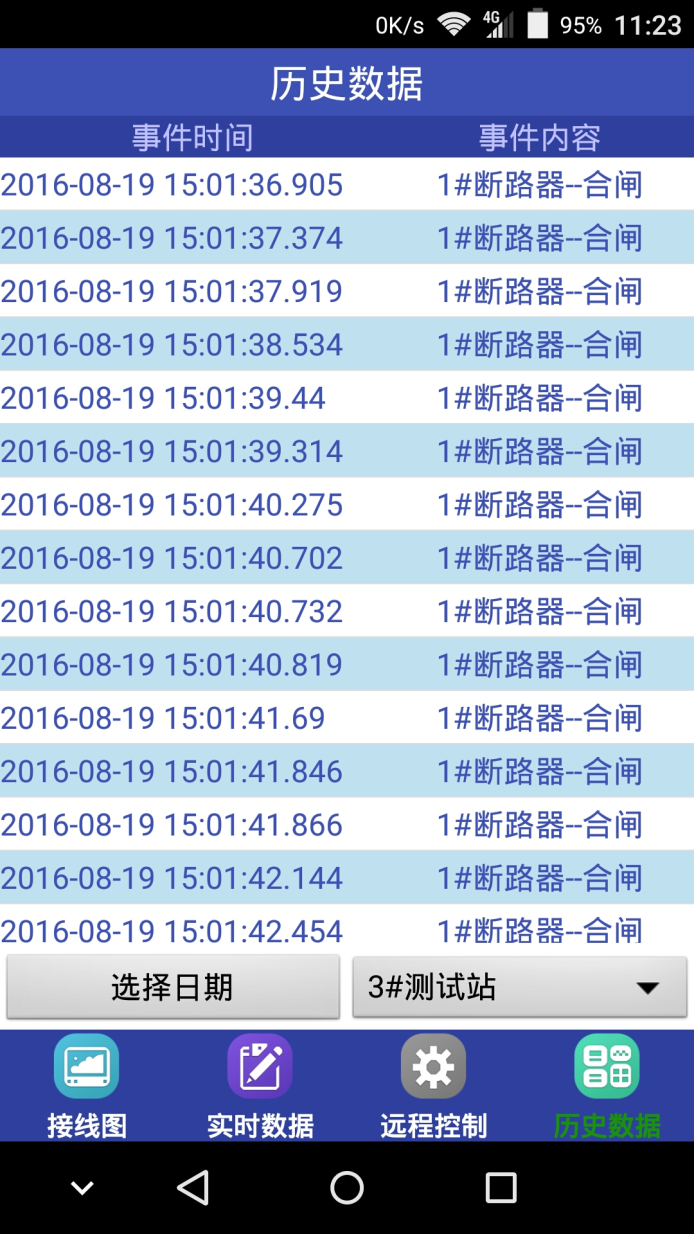

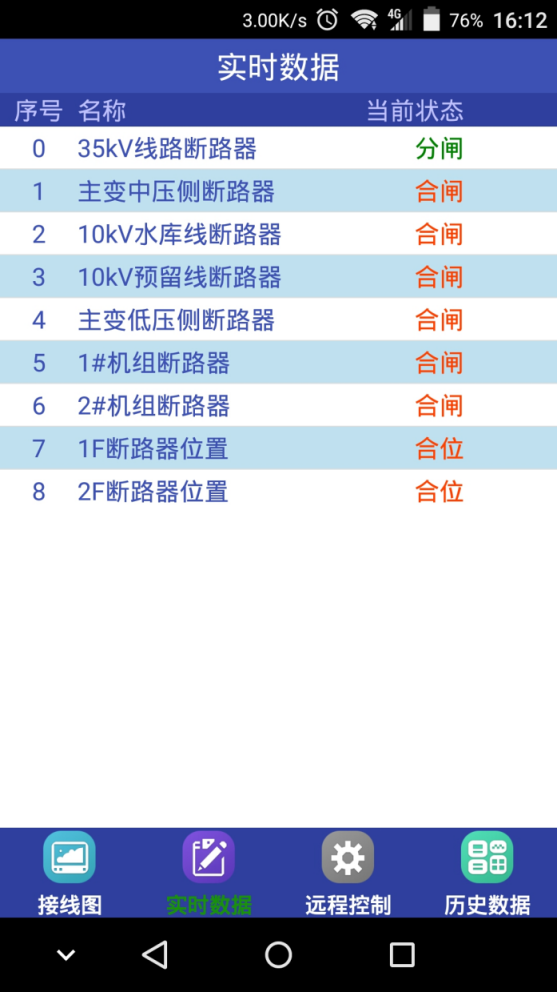

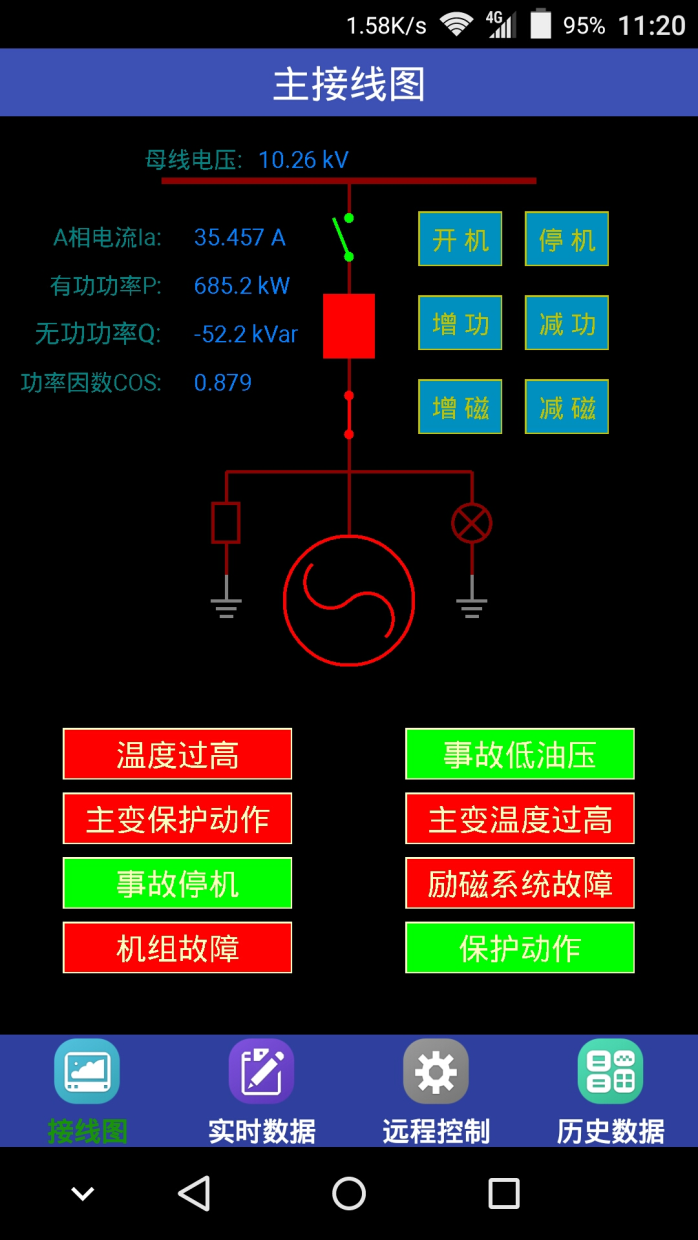

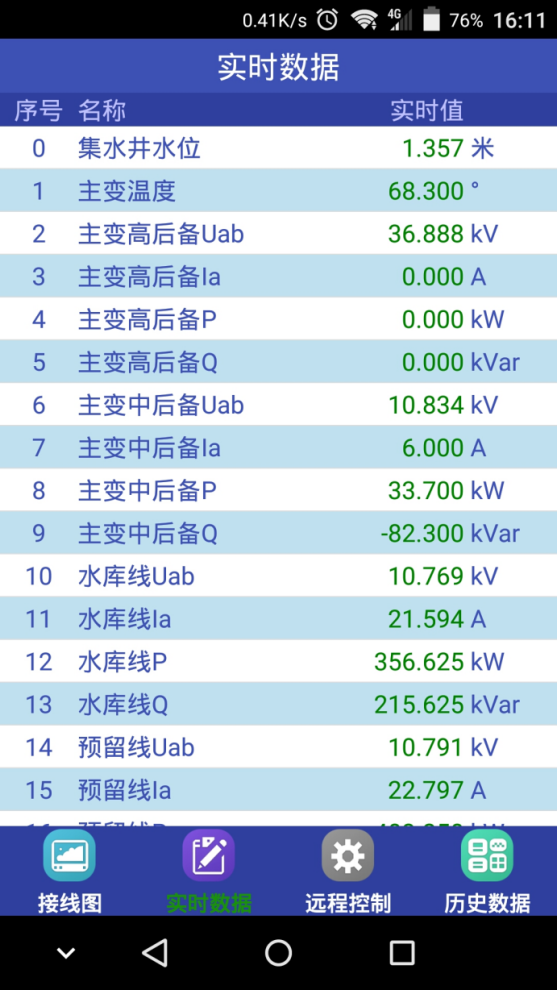

1.4.11 APP访问

 设备数据页面显示各设备的电参量数据以及曲线。
