摘要：该工程初步规划双氧水站1#、2#、3#双氧水储罐液位控制与现有的双水泵控制进行分离；扩展一套独立自动控制仪表系统，对1#、2#、3#双氧水储罐液位独立监控并与进出管道阀门进行联锁控制。新增仪表柜安装在双氧水泵配电柜旁，由于配电室内空间有限，新增仪表柜尺寸500×400×600mm控制柜一个，安装形式为挂壁式。现场手动阀门改为电动调节阀门。手动自动均为远程操作控制，新增控制系统为PLC-1200，将液位与阀门统一联锁控制，构成一套独立控制仪表系统，新增联锁系统与原PLC系统均互通联锁控制，一旦双氧水泵仪表出现故障等问题，新增联锁系统能独立阀位监控和控制。

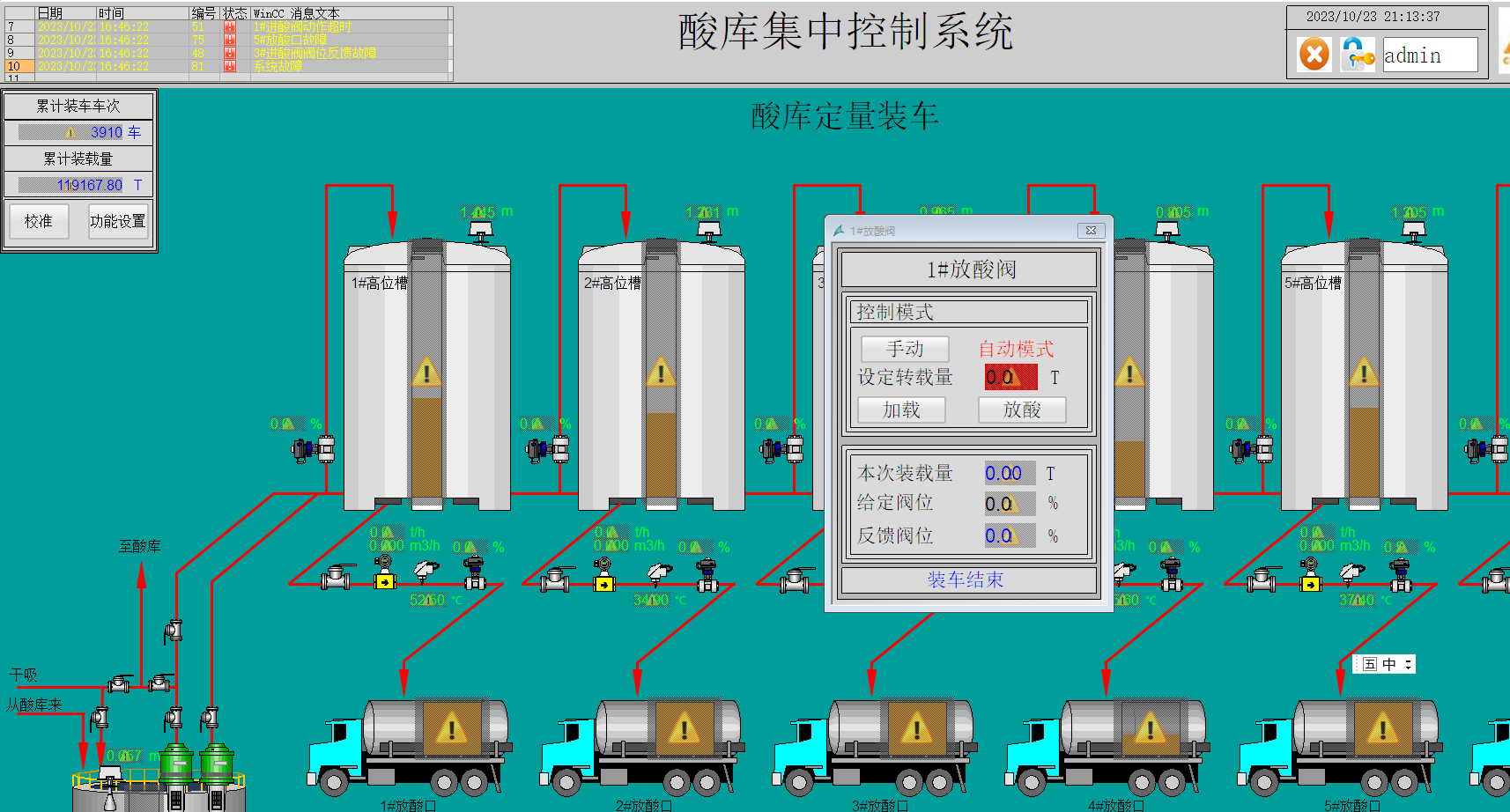

酸库1#-6#硫酸储罐双雷达液位计共12个，每个储罐进、出酸阀门共2个，共计12个阀门，每个储罐阀门均为现场手动控制，储罐液位使用制酸生产单元DCS系统监控，目前液位与阀门不具备联锁监控，新增一套独立仪表系统，单独监控联锁6个浓硫酸储罐液位与进、出酸管阀门实现液位联锁控制，新增仪表柜与酸库自动放酸系统互联监控，一旦自动放酸控制系统出现故障时，浓硫酸储罐液位及阀门能独立监控。

1项目概述

1.1范围

1.1.1硫酸厂双氧水站1#、2#、3#双氧水储罐液位与双氧水泵控制系统集成在一起控制，现场管道阀门均为手动控制。

1.1.2硫酸厂酸库6个浓硫酸储罐液位监控与硫酸生产单元DCS系统统一监控，6个硫酸储罐进出酸管道阀门均为现场手动操作，储罐监控液位与储罐进出酸管道阀门不具备联锁控制。

1.1.3根据中铝集团督察环境保护问题整改措施清单，完善双氧水储罐、酸库6个浓硫酸储罐液位、阀门等实现独立仪表联锁自动控制。

1.2初步规划

1.2.1 双氧水站1#、2#、3#双氧水储罐液位控制与现有的双水泵控制进行分离；扩展一套独立自动控制仪表系统，对1#、2#、3#双氧水储罐液位独立监控并与进出管道阀门进行联锁控制。新增仪表柜安装在双氧水泵配电柜旁，由于配电室内空间有限，新增仪表柜尺寸500×400×600mm控制柜一个，安装形式为挂壁式。现场手动阀门改为电动调节阀门。手动自动均为远程操作控制，新增控制系统为PLC-1200，将液位与阀门统一联锁控制，构成一套独立控制仪表系统，新增联锁系统与原PLC系统均互通联锁控制，一旦双氧水泵仪表出现故障等问题，新增联锁系统能独立阀位监控和控制。
