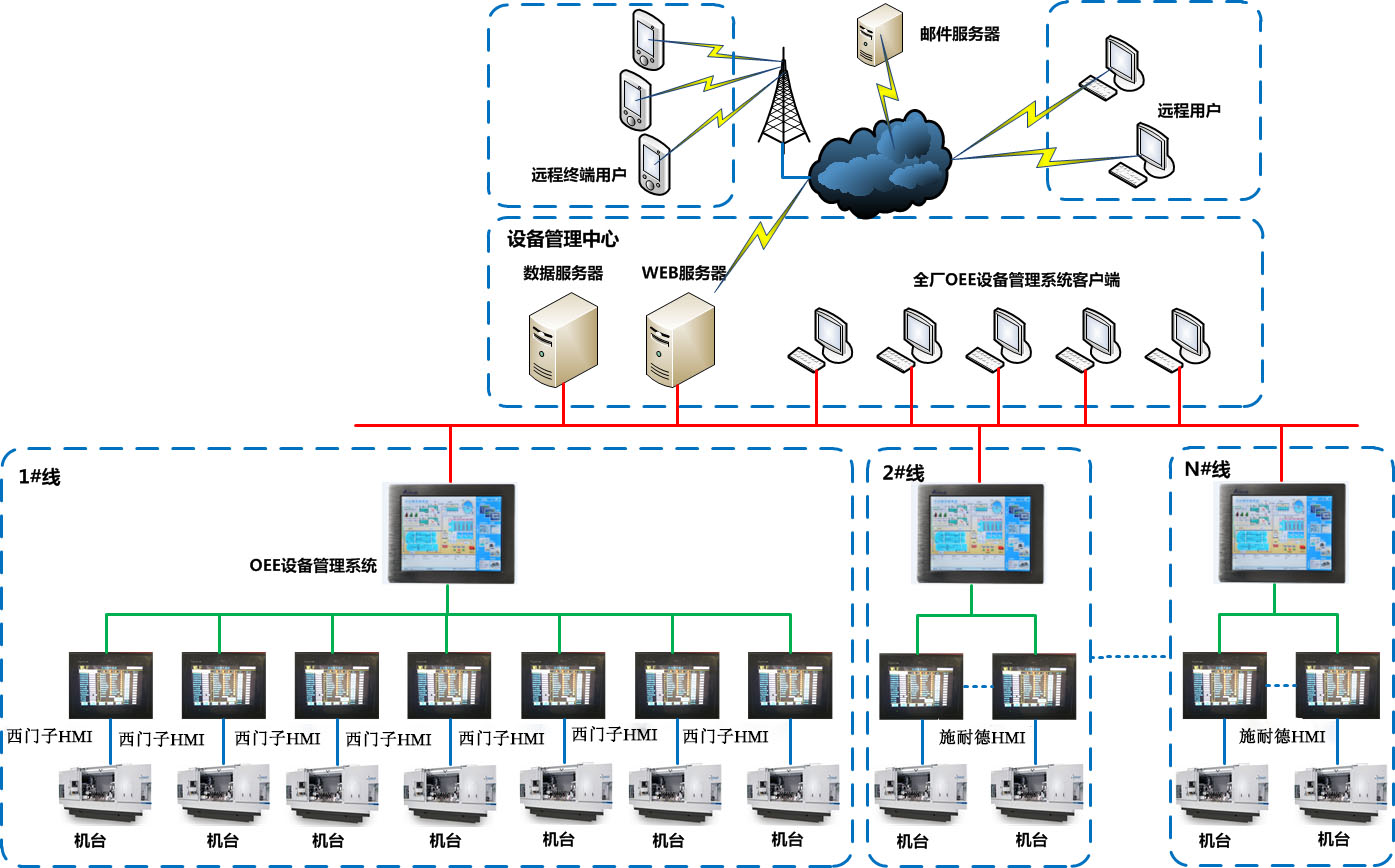

系统架构

系统模块的功能说明：

a.设备实时数据

采集设备的重要参数，进行实时分析及处理。

b.停复役管理

管理设备的停机管理 (包括故障停机、检修停机、调试停机、停机顺序管理、停机排管理等)，复役管理 (开机顺序管理、开机警示等)及设备的稼动率 (时间、性能) 良品率等参数计算。

c.备件管理

根据设备信息，进行备件的库存、采购计划、设备维护计划及提醒。

d.生产管理

根据输入的订单量及机台实时产量，自动计算生产效率，订单完成度及所需时间。

e.故障管理

记录设备的故障及故障处理情况，根据机台传过来的实时数据分析故障可能原因及解决方案。

f.设备信息管理

记录设备的信息，包括设备的备件型号及维护时间，设备的保养计划及相关的设备参数。

g.人员管理

登入系统的人员的用户名、密码、权限、人员的工作时间、工作计划等的管理。

h.短信及邮件系统

负责出现指定事件时进行邮件短信的即时通知。

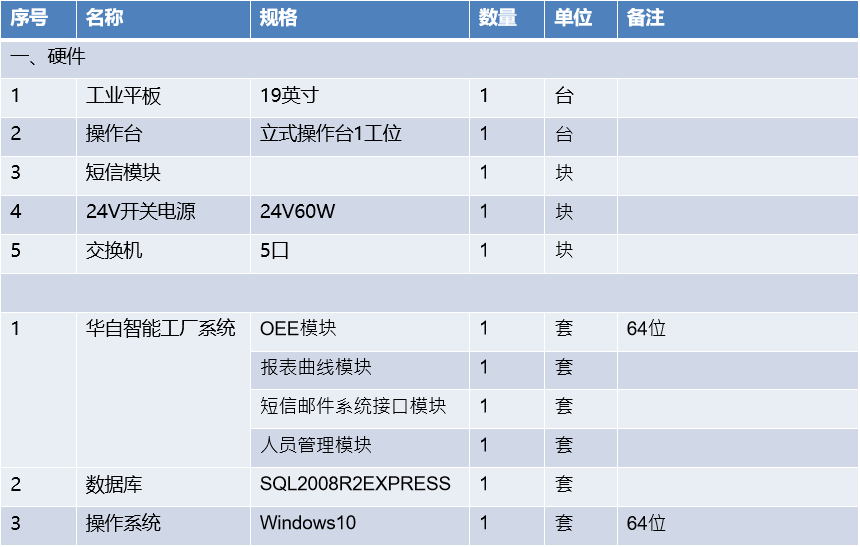

试用线系统配置：

试用线系统方案说明-数据的收集：

机台数据：通过机台上的西门子HMI取得数据，需要修改西门子HMI中的程序，将所需要的数据通过HMI备用的COM转发至各产线的OEE设备管理终端，该通讯为单向传输，OEE设备管理终端只有读取权限无写入权限。

订单数据：因ERP系统的数据不开放，订单数据需要工作人员手动输入。

其他数据的取得：人员数据的前期维护需要相关人员手动输入，如需人员考勤数据需要业主方考勤系统的支持；设备信息的建立需要相关人员进行手动维护。

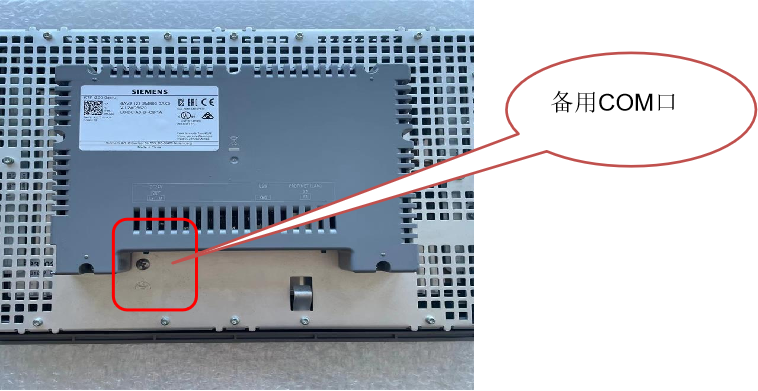

试用线系统方案说明-HMI端口：

试用线系统方案说明：

故障处理专家系统：故障处理专家系统的建立需要经验的积累过程，前期系统建立时，需要机修人员提供经验数据，即PLC各类的故障报警所对应的故障类型及处理方式；在系统运行后，会在故障发生处理后，需要机修人员对故障的处理过程录入系统，系统会根据故障的发生概率，给出相应的建议处理方式，随着时间的推移该专家系统会越来越精确；

故障警报的通讯提示系统：该系统的作用是在放生报警时，系统会根据相应的报警，发短信或邮件给相关人员以提醒其尽快处理，该功能（邮件系统）需要业主方提供相应的邮件服务器的端口。

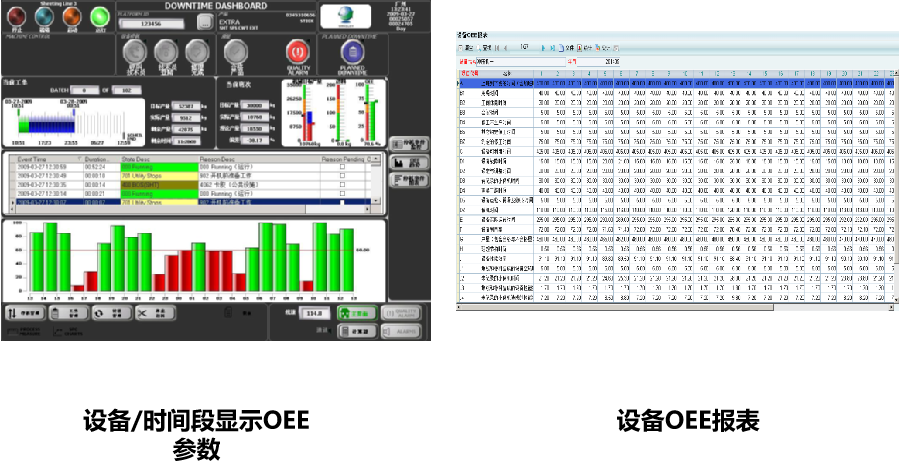

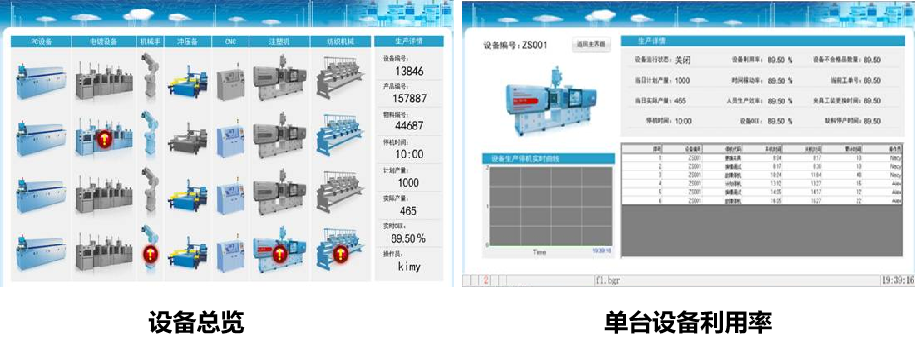

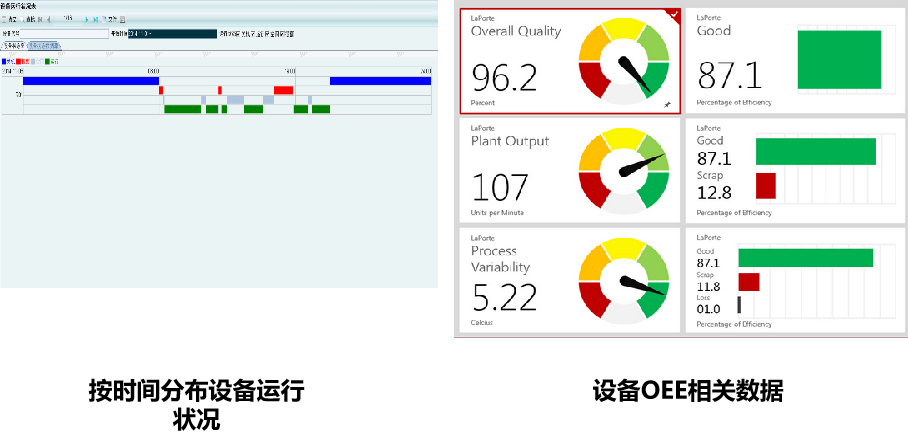

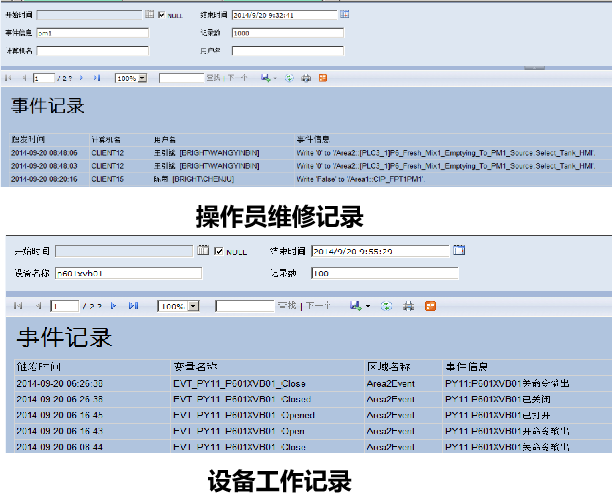

案例界面：
